2、電感精度：±20%
3、電阻精度：±10%
4、溫升：<80℃Max (額定電流，二相通電)
5、工作環境溫度：-20 ˜ +50℃（無結冰）
6、絕緣電阻：100MΩ min. 500VDC
7、絕緣耐壓：500VAC 1Min
18825289603
命名規則
|
23HS56-35D8B-21□□ |
|
|
命名段 |
含義 |
|
23 |
麻豆视频APP免费版外徑57mm |
|
HS |
兩相步進 |
|
56 |
機身長度56mm |
|
35 |
額定電流3.5A |
|
D |
出軸方式：A圓軸；D單扁；U鍵槽；V雙扁 |
|
8 |
輸出直徑8mm |
|
B |
帶刹車 |
|
21 |
出軸長度21mm |
|
□□ |
非標參數 |
技術參數(手機瀏覽時，可左右滑動表格）
|
麻豆视频APP免费版型號 （Model） |
保持轉矩（N.M） |
機身長度 L1(mm) |
相電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
轉動慣量 (g.c㎡) |
重量 Kg |
適配麻豆传媒在线网站观看播放 (推薦型號) |
|
23HS56-35D8B-21□□ |
1.40 |
56 |
3.5 |
0.85 |
2.50 |
220 |
0.70 |
SD-545R |
|
23HS66-30D8B-21□□ |
1.60 |
66 |
3.0 |
0.42 |
1.06 |
400 |
1.08 |
SD-545R |
|
23HS76-42D8B-21□□ |
1.80 |
76 |
4.2 |
1.13 |
3.60 |
480 |
1.20 |
SD-545R |
刹車參數:
|
刹車型號 |
刹車類型 |
刹車電源電壓 |
刹車功率 |
刹車響應時間 |
|
57刹車 |
電磁刹車 |
24VDC±5% |
5W |
50 ms |
★ 推薦麻豆传媒在线网站观看播放是脈衝型，麻豆色情少妇传媒還可以為客戶提供以下驅動：
★ 總線型步進麻豆传媒在线网站观看播放、★ IO控製、電位器調速

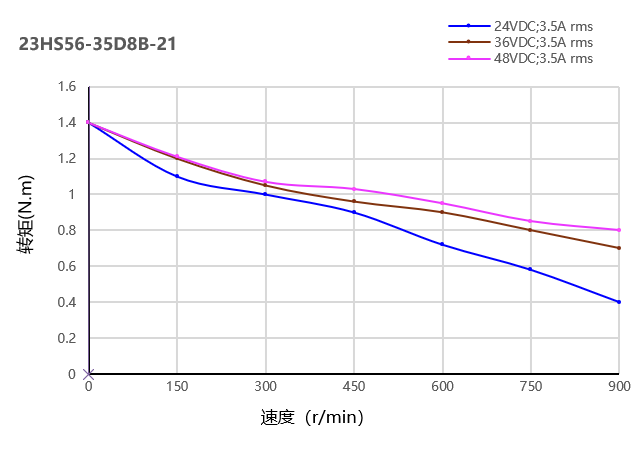

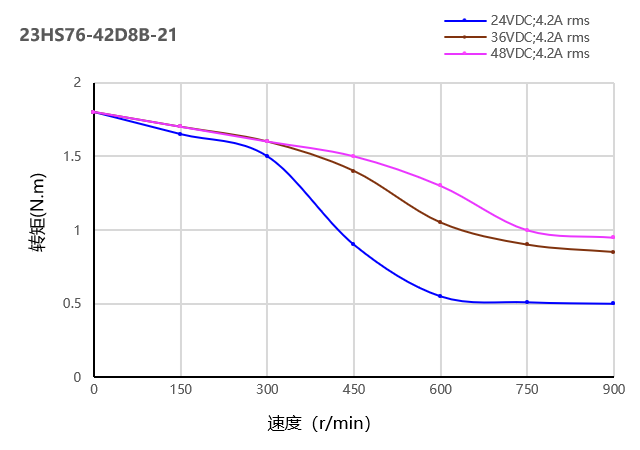

動態力矩曲線
注意事項
●同一麻豆视频APP免费版同一麻豆传媒在线网站观看播放，在供電電壓不同的情況下，輸出力矩也會不同，建議客戶充分考慮此因素，選型時預留足夠的力矩餘量。
●麻豆传媒在线网站观看播放電壓越高，高速輸出力矩越大，但不能超出麻豆传媒在线网站观看播放的電壓使用範圍，建議電壓小於或等於48VDC。

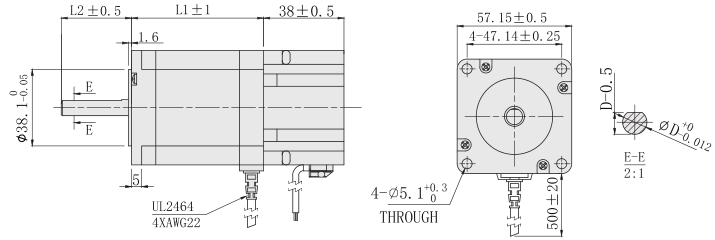

外形尺寸圖（單位：mm）
★本係列麻豆视频APP免费版可以根據客戶要求定製：機身長度（L1）、出軸長度（L2）、出線方式；
★加配：行星減速機、IP65等級防水工藝。
|
型號 |
PDF文件 |
3D圖 |
|
23HS56-35D8-21 |
點擊下載 |
點擊下載 |
|
23HS66-30D8-21 |
點擊下載 |
點擊下載 |
|
23HS76-42D8-21 |
點擊下載 |
點擊下載 |
