產品特點
2、電感精度：±20%
3、電阻精度：±10%
4、溫升：<80℃Max (額定電流，二相通電)
5、工作環境溫度：-20 ˜ +50℃（無結冰）
6、絕緣電阻：100MΩ min. 500VDC
7、絕緣耐壓：500VAC 1Min
命名規則
|
17HS34-15D5-24□□ |
|
|
命名段 |
含義 |
|
17 |
麻豆视频APP免费版外徑42mm |
|
HS |
兩相步進 |
|
34 |
機身長度34mm |
|
15 |
額定電流1.5A |
|
D |
出軸方式：A圓軸；D單扁；U鍵槽；V雙扁 |
|
5 |
輸出直徑5mm |
|
24 |
出軸長24mm |
|
□□ |
非標參數 |
技術參數(手機瀏覽時，可左右滑動表格）
|
麻豆视频APP免费版型號 （Model） |
保持轉矩（N.M） |
機身長度(mm) |
相電流(A) |
相 電 阻 (Ω) |
相電感 (mH) |
轉動慣量 (g.c㎡) |
重量Kg |
適配麻豆传媒在线网站观看播放 (推薦型號) |
|
17HS34-15D5-24□□ |
0.27 |
34 |
1.50 |
2.20 |
3.50 |
35 |
0.22 |
SD-422R |
|
17HS40-17D5-24□□ |
0.40 |
40 |
1.70 |
1.65 |
3.30 |
40 |
0.30 |
SD-422R |
|
17HS48-20D5-24□□ |
0.45 |
48 |
2.00 |
1.65 |
2.80 |
68 |
0.35 |
SD-422R |
★ 推薦麻豆传媒在线网站观看播放是脈衝型，麻豆色情少妇传媒還可以為客戶提供以下驅動：
★ 總線型步進麻豆传媒在线网站观看播放、★IO控製、電位器調速

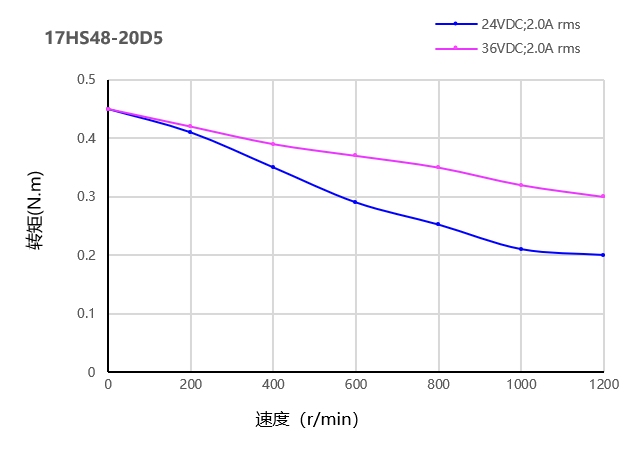

動態力矩曲線
注意事項
●同一麻豆视频APP免费版同一麻豆传媒在线网站观看播放，在供電電壓不同的情況下，輸出力矩也會不同，建議客戶充分考慮此因素，選型時預留足夠的力矩餘量。
●麻豆传媒在线网站观看播放電壓越高，高速輸出力矩越大，但不能超出麻豆传媒在线网站观看播放的電壓使用範圍，建議電壓小於或等於36VDC。
外形尺寸圖（單位：mm）
★本係列麻豆视频APP免费版可以根據客戶要求定製：機身長度（L1）、出軸長度（L2）、雙出軸（L3）、出線方式；
★加配：行星減速機、斷電刹車、IP65等級防水工藝。
|
型號 |
PDF文件 |
3D圖 |
|
17HS34-15D5-24 |
點擊下載 |
點擊下載 |
|
17HS40-17D5-24 |
點擊下載 |
點擊下載 |
|
17HS48-20D5-24 |
點擊下載 |
點擊下載 |
