產品特點
2、功率密度高，機身短
3、安裝尺寸直流伺服兼容
4、最高可達三倍過載
5、編碼器精度可選
6、編碼器類別可選
7、可非標定製
命名規則
|
ECL 40 100 M 5 2500 M -24 -8 -BK / -GP |
|
|
命名段 |
含義 |
|
ECL |
低壓伺服麻豆视频APP免费版 |
|
40 |
麻豆视频APP免费版外徑:40mm |
|
100 |
麻豆视频APP免费版功率:100W |
|
M |
M係列 |
|
5 |
極對數：5對極 |
|
2500 |
編碼器精度 = 1 * GB3 ① |
|
M |
編碼器類別 = 2 * GB3 ② |
|
24 |
電壓規格：24V |
|
8 |
軸徑:8mm |
|
BK |
帶刹車 |
|
GP |
帶減速機 |
代碼名稱說明
|
① |
編碼器精度 |
1000:1000PPR 1250:1250PPR 2500:2500PPR |
|
② |
編碼器類別 |
③ E：光電編碼器 M:磁編碼器 |
技術參數(手機瀏覽時，可左右滑動表格）
|
型號 |
功率 W |
電壓 VDC |
電流 A |
法蘭 MM |
軸徑 MM |
轉速 RPM |
扭矩 N.m |
編碼器 PPR |
機身 長度L1 |
刹車 機身長度L2 |
適配 麻豆传媒在线网站观看播放 |
|
ECL40100M5-2500M-24-8 |
100 |
24 |
5.2 |
40 |
8 |
3000 |
0.32 |
2500 |
82.5 |
117.5 |
ESD306 |

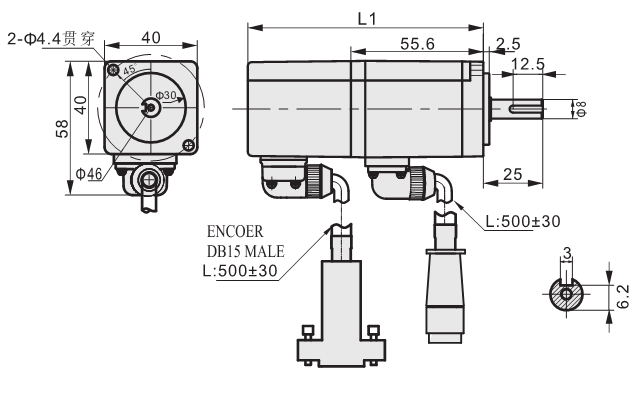

外形尺寸圖（單位：mm）
