2、峰值電流：6.0A
3、控製功能：脈衝+方向
4、細分：400~51200
5、控製信號接口電平：5~24VDC
6、機械尺寸：97*150*53mm
7、可根據客戶要求定製功能
18825289603
選型指南
|
型號 Mode |

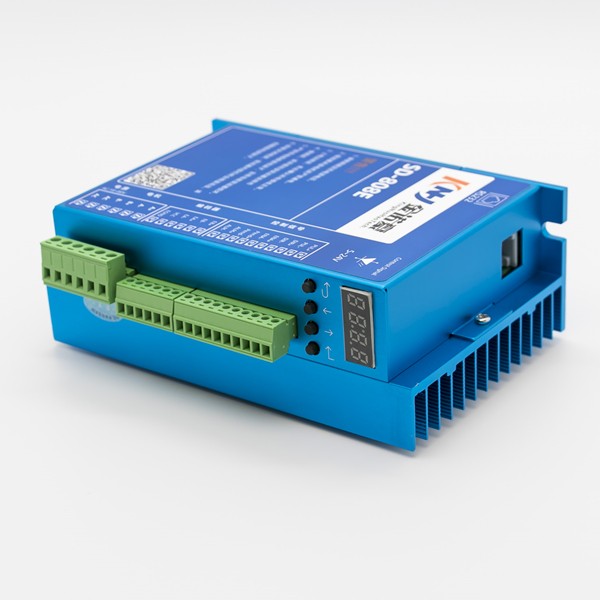

兩相閉環步進麻豆传媒在线网站观看播放SD-808E |
|
輸入電壓 Power Supply |
AC:18~80V DC:24-110V |
|
最大峰值電流 Maximum peak current |
6.0A |
|
控製功能 Control Modes |
脈衝+方向 |
|
細分 Subdivisions |
400~51200 |
|
控製信號接口電平 Control Signal Voltage |
5-24VDC |
|
機械尺寸 Domensions |
97*150*53mm |
報警代碼
|
報警代碼 |
故障名稱 |
故障內容 |
|
ER01 |
過電流 |
麻豆视频APP免费版電流過大 |
|
ER02 |
超速 |
麻豆视频APP免费版電流超過限製值（最大3000轉/分） |
|
ER03 |
位置超差 |
位置偏差計數器的數值超過設定值 |
|
ER04 |
麻豆传媒在线网站观看播放過熱 |
麻豆传媒在线网站观看播放溫度超過設定值（最高80℃） |
|
ER05 |
直流過壓 |
主電路電壓輸入超過設定值 |
|
ER06 |
EPROM錯誤 |
EPROM讀寫時錯誤 |
|
ER07 |
編碼器故障 |
編碼器接線錯誤 |
|
ER08 |
麻豆视频APP免费版連接故障 |
麻豆视频APP免费版接線錯誤或麻豆视频APP免费版有短線 |
當出現故障時，請根據故障代碼做相應的處理， ENA 信號有效，麻豆传媒在线网站观看播放 將清除所有故障；麻豆传媒在线网站观看播放重新上電也能清除故障報警。
麻豆传媒在线网站观看播放內部細分表（P001 內部的值)
|
細分數 |
SET |
2 |
4 |
5 |
8 |
10 |
16 |
20 |
25 |
|
細分數 |
32 |
40 |
50 |
64 |
100 |
128 |
200 |
256 |
|
上位機在計算脈衝當量時請用上麵表格的細分數*200，得到單位為脈衝/轉的細分值。
閉環驅動係統不能簡單的以更換麻豆视频APP免费版線來改變麻豆视频APP免费版的運轉方向，如果麻豆视频APP免费版 運行方向與給定方向不一致時，
更改參數 P002 裏的值來進行換向。
參數設定表(手機瀏覽時，可左右滑動表格）
|
參數 |
名稱 |
參數範圍 |
說明 |
|
P000 |
控製參數 |
|
用於修改係統的性能參數 |
|
P001 |
細分選擇 |
Set, 2-256 |
16檔通用細分，1檔任意細分 |
|
P002 |
麻豆视频APP免费版運行方向選擇 |
0,1 |
麻豆视频APP免费版正反方向設定 |
|
P003 |
麻豆视频APP免费版類型選擇 |
57,86 |
57/60,86法蘭麻豆视频APP免费版 |
|
P004 |
位置超差限定值 |
1-9999 |
係統默認4000 |
|
P005 |
鎖定電流百分比 |
0-100% |
係統默認50% |
|
P020 |
輸入脈衝數低4位 |
|
用於顯示外部輸入脈衝累計總數，分開查看高低8位 |
|
P021 |
輸入脈衝數搞4位 |
|
|
|
P100 |
運行電流百分比 |
10-120% |
* |
|
P101 |
電流環比列係數 |
1-1000 |
出廠設置，禁止修改 |
|
P102 |
電流環積分係數 |
1-1000 |
出廠設置，禁止修改 |
|
P103 |
電流環阻尼係數 |
1-1000 |
出廠設置，禁止修改 |
|
P104 |
速度環比列係數 |
1-1000 |
* |
|
P105 |
速度環積分係數 |
1-1000 |
* |
|
P106 |
位置環比列係數 |
1-1000 |
* |
|
P107 |
速度環前饋係數 |
1-1000 |
* |
|
P108 |
麻豆传媒在线网站观看播放內部使能 |
0,1 |
* |
|
P109 |
速度環阻尼係數 |
1-100 |
* |
|
P112 |
共振係數 |
1-12 |
默認值為6 |
|
P200 |
運行模式選擇 |
0.1 |
位置模式為0，速度模式為1 |
|
P201 |
加速設定 |
默認60 |
速度模式，麻豆传媒在线网站观看播放轉速 轉/分 |
|
P202 |
加減速時間 |
100ms |
速度模式，加減速時間，ms |
指示燈引腳功能說明(手機瀏覽時，可左右滑動表格）
|
標記符號 |
功能 |
注釋 |
|
PWR ALM |
故障及電壓指示燈 |
詳見報警代碼表 |
|
PUL+ |
脈衝正輸入 |
輸入電壓範圍5˜24V |
|
PUL- |
脈衝負輸入 |
輸入電壓範圍5˜24V |
|
DIR+ |
方向正輸入 |
輸入電壓範圍5˜24V |
|
DIR- |
方向負輸入 |
輸入電壓範圍5˜24V |
|
EN+ |
使能正輸入 |
該信號有效時，麻豆视频APP免费版處於自由狀態 |
|
EN- |
使能負輸入 |
該信號有效時，麻豆视频APP免费版處於自由狀態 |
|
V+ |
電源正極 |
DC:24˜110V(注意不要接反) AC18˜80V |
|
V- |
電源負極 |
DC:24˜110V(注意不要接反) AC18˜80V |
|
ALM+ |
報警信號正輸出 |
麻豆传媒在线网站观看播放故障保護後輸 出信號給上位機
|
|
ALM- |
報警信號負輸出 |
|
|
Pend+ |
到位信號正輸出 |
麻豆视频APP免费版到位後麻豆传媒在线网站观看播放輸出信號給上位機 |
|
Pend- |
到位信號負輸出 |
外形尺寸圖（單位：mm）
